Интерактивная песочница — это ящик с песком, где Kinect видит рельеф, а проектор рисует на нём горы, реки и острова. Двигаете песок — меняется карта. Чтобы проекция совпала с песком, нужна калибровка.
Калибровка (7 шагов)

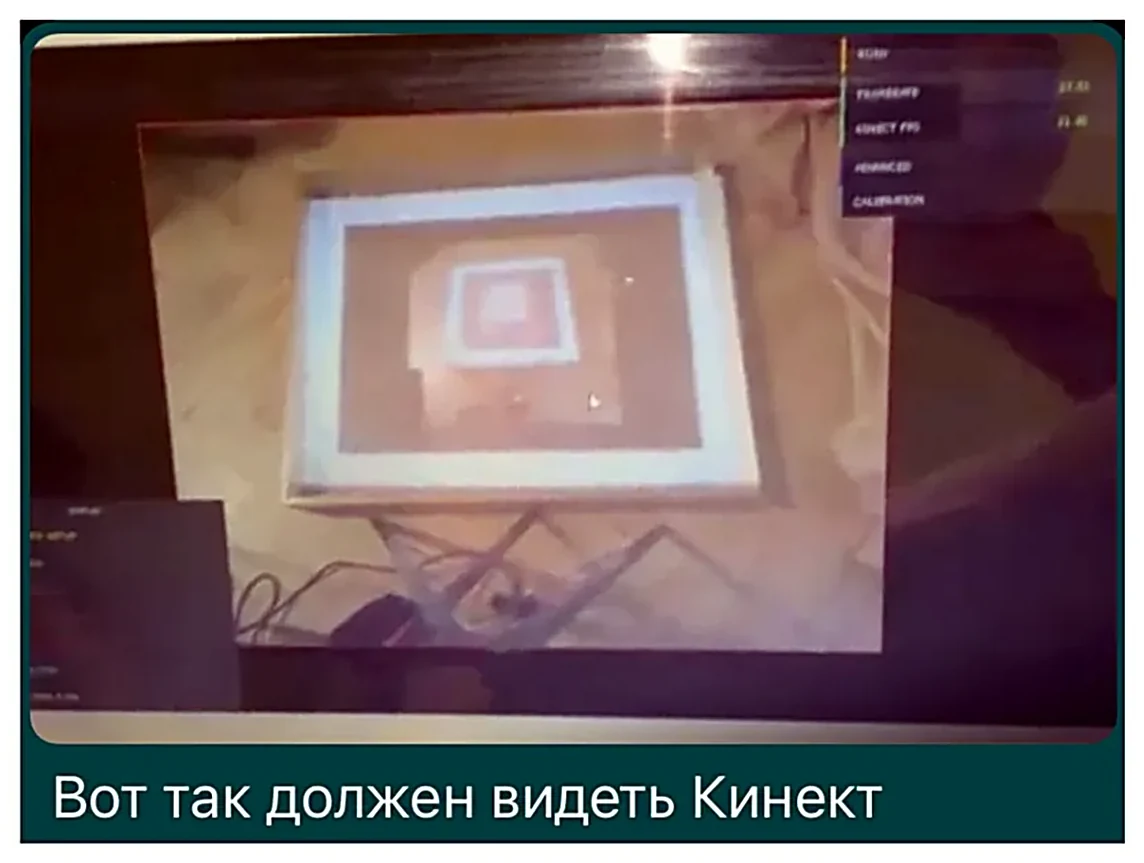

Шаг 1. Проверьте, что видит Kinect
Kinect должен видеть весь ящик с песком целиком, без посторонних предметов.

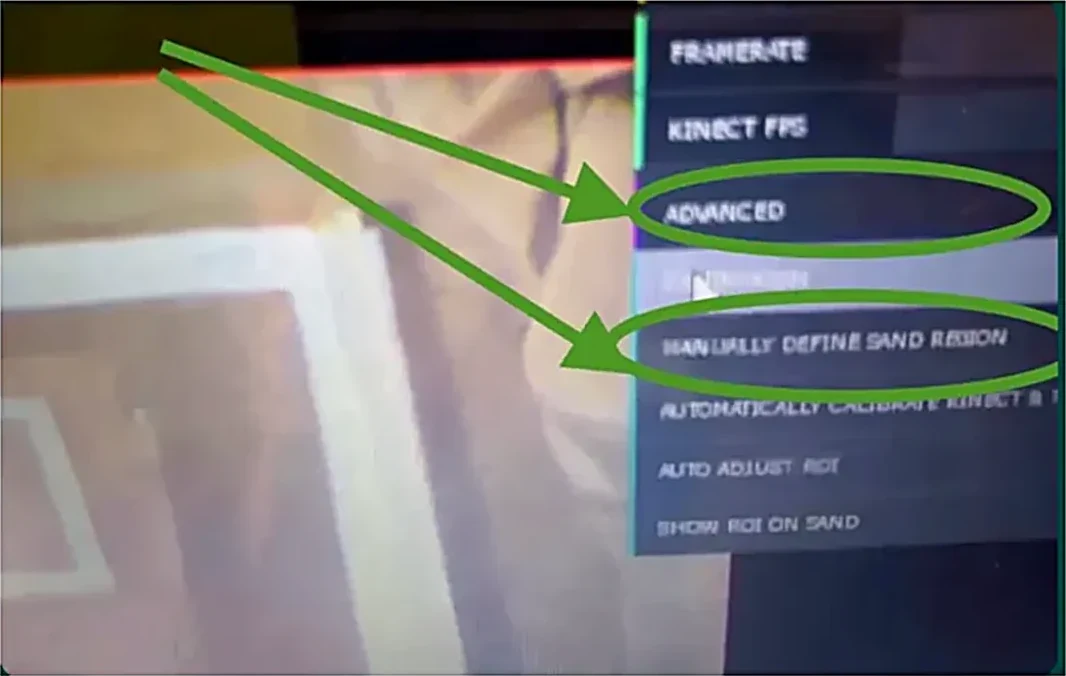

Шаг 2. Задайте область песка
В меню настроек выберите Advanced → Manually define sand region и обведите рамкой область песка.
Шаг 3. Запустите автокалибровку
Когда рамка задана, нажмите Automatically calibrate Kinect and Projector.

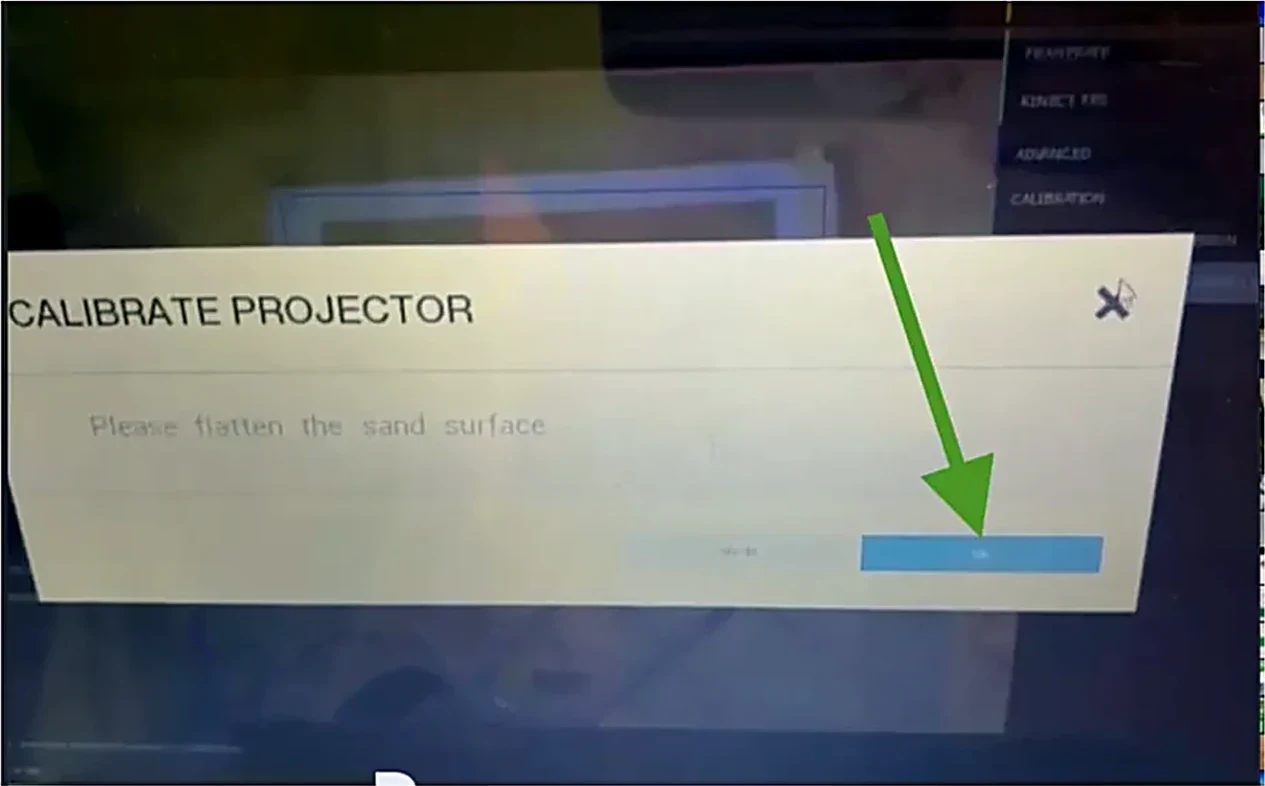

Шаг 4. Подтвердите первое сообщение
Появится окно Calibrate projector — нажмите OK. Проектор покажет шахматный узор на песке — не трогайте песок, пока он виден.

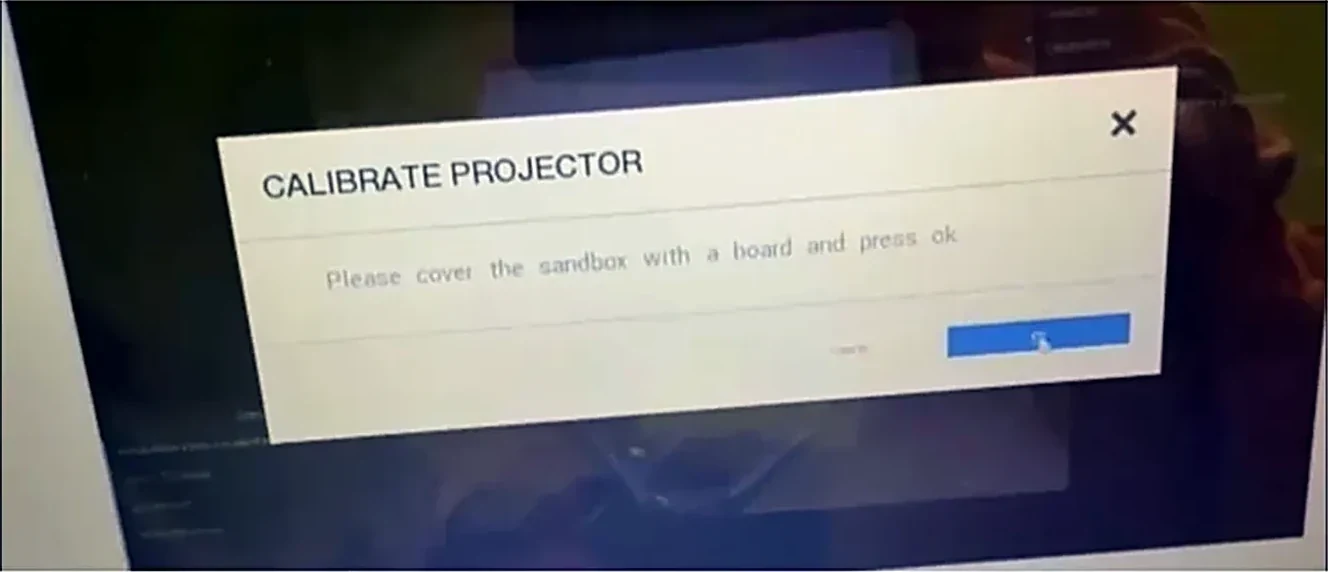

Шаг 5. Накройте песочницу крышкой
Появится второе сообщение — накройте песочницу крышкой (ровной доской) и нажмите OK.

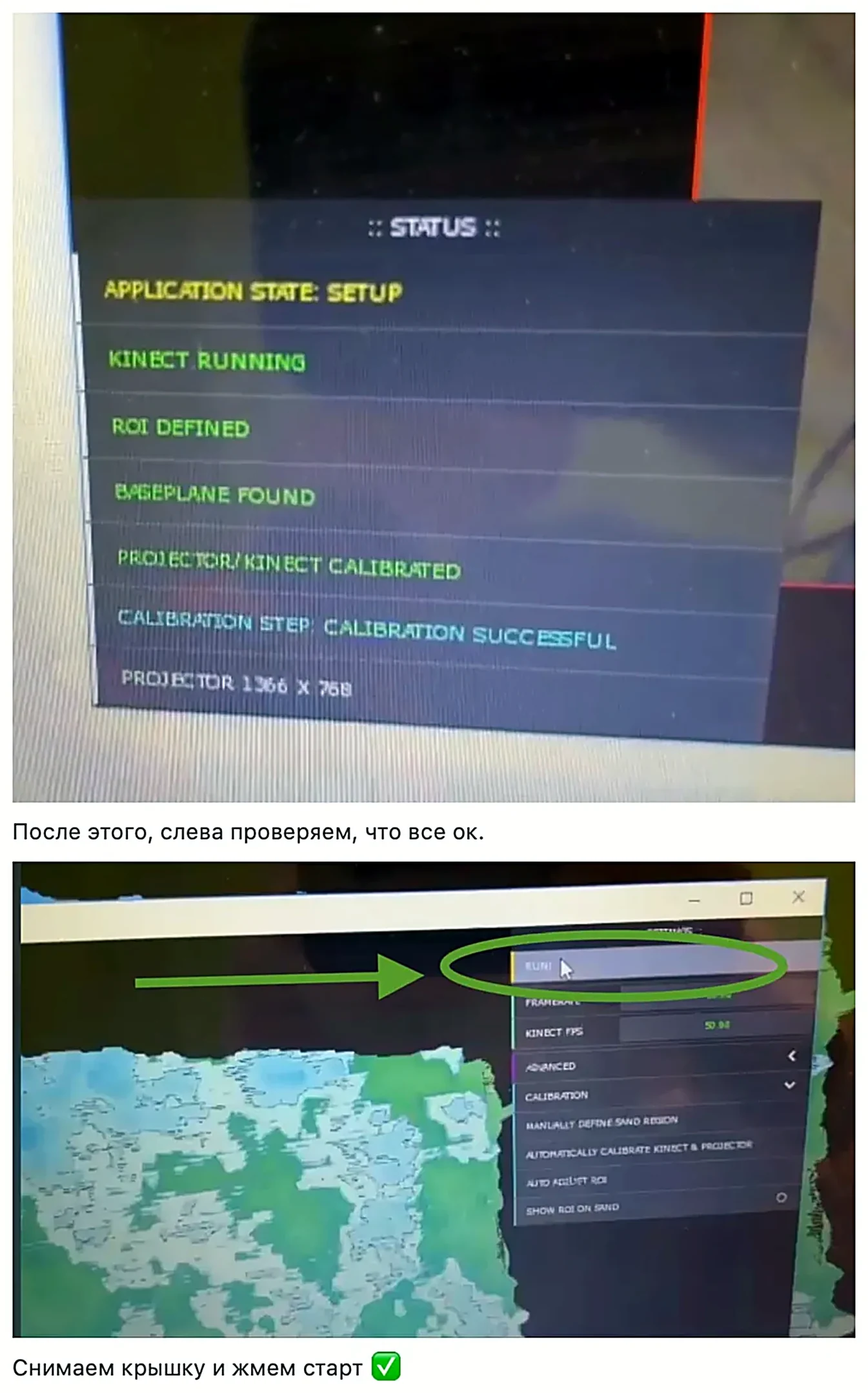

Шаг 6. Проверьте статус
Слева в окне статуса все пункты должны быть зелёными: Kinect running, ROI defined, Baseplane found, Projector/Kinect calibrated, Calibration successful.
Шаг 7. Снимите крышку и нажмите «Старт»
Уберите крышку, нажмите Start — и можно играть.
Советы
- Песок разровняйте перед калибровкой.
- Не держите руки над песочницей во время калибровки.
- Не двигайте Kinect и проектор после калибровки — иначе повторите её.
Частые ошибки
| Что происходит | Что делать |
|---|---|
| Проекция не совпадает с песком | Повторите калибровку, начиная с шага 2 |
| Не все пункты статуса зелёные | Проверьте, что Kinect видит весь ящик, и повторите шаги 3–5 |
| Карта «дрожит» | Разровняйте песок, уберите яркие блики |
